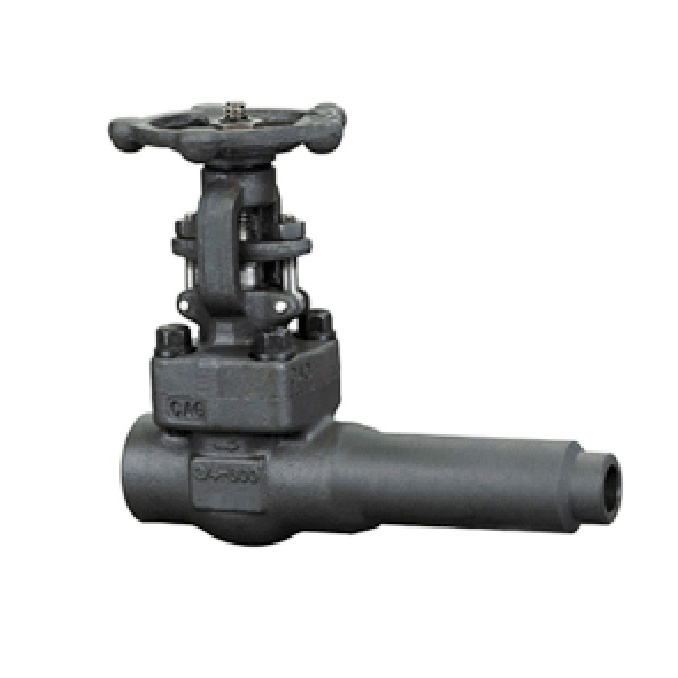

延长阀体锻钢闸阀有二种阀盖设计形式。1种是螺栓式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片(304夹柔性石墨制造)密封。客户有特殊要求时也可采用金属环连接。第二种设计形式是焊接式阀盖，扫这种设计形式设计的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有特殊要求时也可采用透焊接连接。延长阀体阀门适用于闸阀、球阀和截止阀。
订货号代号说明
| 连接代号 | K | K1 | K2 | K3 |
| 螺纹焊接端 | 斜面端 | 加强端 | 承插端 |
标准材质细表
| 序号 | 零件名称 | CStoASTM | AStoASTM | SStoASTM | |
| A105 | F22 | F304(L) | F316(L) | ||
| 1 | 阀体 | A105 | A182F22 | A182F304(L) | A182F316(L) |
| 2 | 阀座 | A276420 | A276304 | A276304(L) | A276316(L) |
| 3 | 闸板 | A182410&F430 | A182F304 | A182F304(L) | A182F316(L) |
| 4 | 垫片 | 316夹柔性石墨 | 316夹PTFE | ||
| 5 | 阀杆 | A182F6 | A276F304 | A182F304(L) | A182F316(L) |
| 6 | 螺栓 | A193B7 | A193B16 | A193B8 | A193B8M |
| 7 | 销钉 | A276420 | A276 304 | ||
| 8 | 活节螺栓 | A193B7 | A193B16 | A193B8 | A193B8M |
| 9 | 螺母 | A1942H | A1944 | A1948 | A1948M |
| 10 | 锁紧螺母 | A1942H | A1944 | A1948 | A1948M |
| 11 | 手轮 | A197 | |||
| 12 | 铭牌 | SS | |||
| 13 | 阀杆螺母 | A276420 | |||
| 14 | 填料压板 | A105 | A182F11 | A182F316(L) | |
| 15 | 填料压套 | A276410 | A182F304(L) | A182F316(L) | |
| 16 | 填料 | 柔性石墨 | PTFE | ||
| 17 | 阀盖 | A105 | A182F22 | A182F304(L) | A182F316(L) |
| 适用介质 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||
| 适用温度 | —29℃～425℃ | —29℃～550℃ | —29℃～200℃ | ||
注意:客户需求的其他材质也可采用.密封面材料配对客户指定内件代号决定
CS=碳钢;AS=合金钢;SS=不锈钢;
尺寸(MM)和重量(KG)
NPS |
缩径. |
3/8" | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" |
全径 |
3/8" | 1/2" | 3/4" | 1" | 11/4" | 11/2" | ||
L1 |
10.75 | 10.75 | 10.75 | 120 | 127 | 127 | 152 | |
L |
147 | 147 | 153.5 | 175.5 | 187 | 187 | 222 | |
H(开) |
158 | 158 | 169 | 197 | 236 | 246 | 283 | |
W |
100 | 100 | 100 | 125 | 160 | 160 | 180 | |
重量 |
螺栓式 |
3.1 | 2.9 | 3.4 | 5.5 | 7.8 | 8.3 | 13.4 |
焊接式 |
2.8 | 2.6 | 3.1 | 5.1 | 7.4 | 7.6 | 12.1 | |
